熱處理后產(chǎn)品的滲碳硬度進(jìn)行全檢

傳統(tǒng)的臺(tái)式洛氏硬度計(jì)機(jī)身比較重一般用于實(shí)驗(yàn)室測量，測量壓痕大，不適合用戶的現(xiàn)場大工件、大批量無損測量。

維氏硬度計(jì)對操作者要求高，用戶需檢測零件較小無法直接測試，需要鑲嵌后才能檢測，再者維氏硬度計(jì)對產(chǎn)品粗糙面也有要求，需要用金相設(shè)備磨拋后才能檢測，不適用于客戶大批量產(chǎn)品檢測。

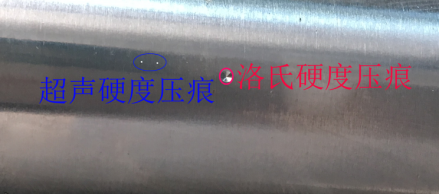

使用超聲硬度計(jì)對產(chǎn)品進(jìn)行測量。因?yàn)槌曈捕扔?jì)單次測量的時(shí)間是3秒，相對于臺(tái)式硬度計(jì)，效率提升了17倍。并且壓痕非常小，不影響用戶后續(xù)的裝配使用。

以下測試全采用硬度HRC27.4的標(biāo)準(zhǔn)塊

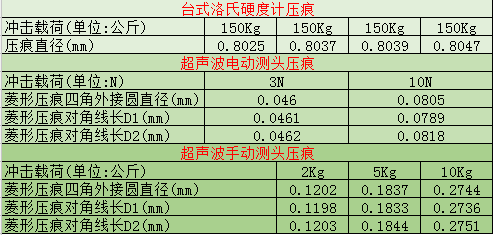

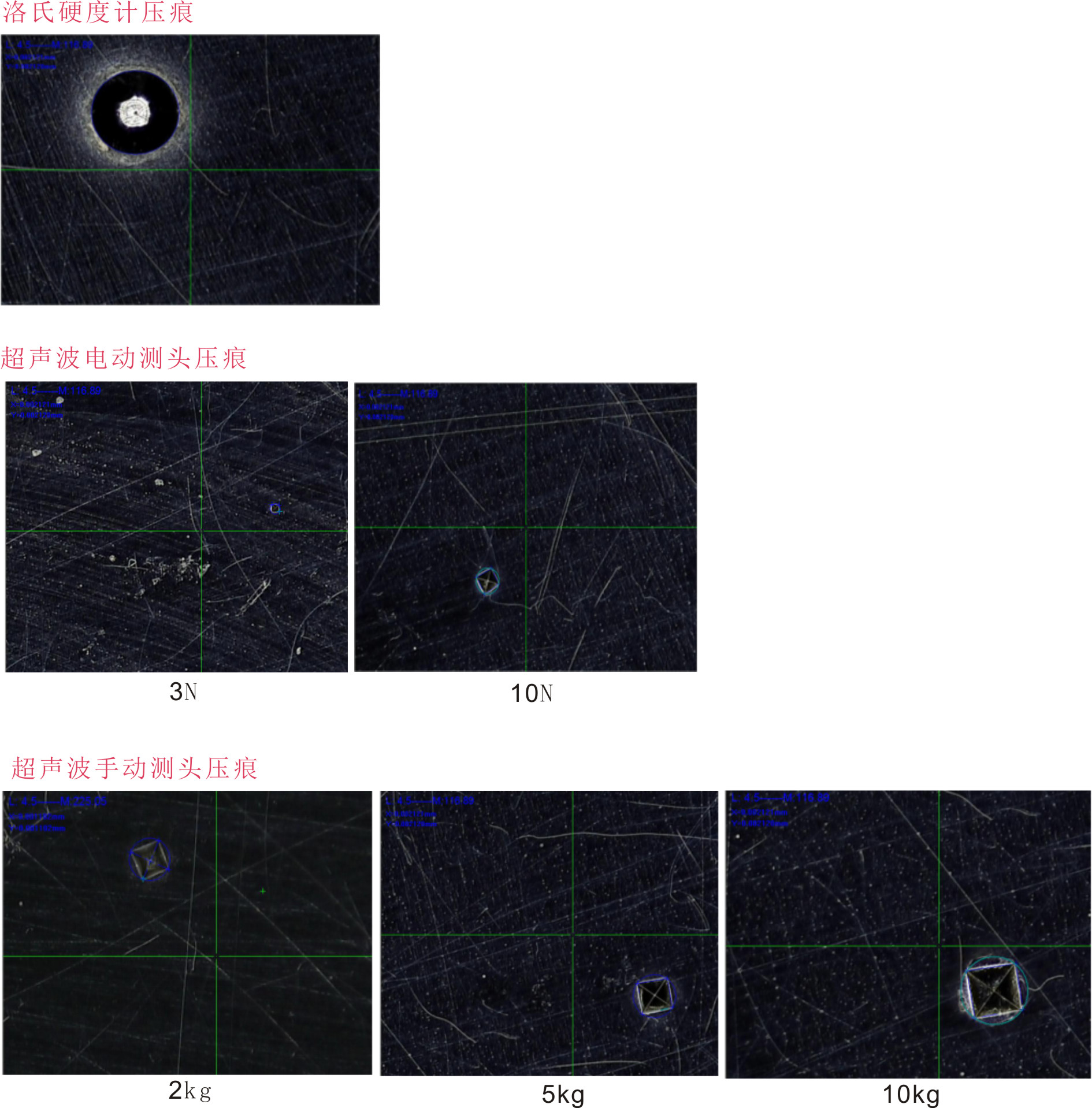

對比測試結(jié)果:

通過超聲硬度計(jì)我們測出產(chǎn)品有兩種硬度值，560~600HV左右和700~720HV左右，為了驗(yàn)證我們硬度值的準(zhǔn)確性，我們用這兩種硬度值的產(chǎn)品通過金相顯微鏡分析產(chǎn)品的碳化物的含量，結(jié)果很明顯硬度在574HV的碳化物是在正常可接受范圍內(nèi)，而硬度在713HV的產(chǎn)品碳化物明顯過多。

碳化物過多的產(chǎn)品硬度高，硬度高過高的產(chǎn)品容易脆，組裝后在使用過程中容易斷裂（滲碳的產(chǎn)品如果表面出現(xiàn)了一點(diǎn)點(diǎn)裂紋后產(chǎn)品整個(gè)會(huì)斷裂報(bào)廢，所以對碳化物的有嚴(yán)格的要求）

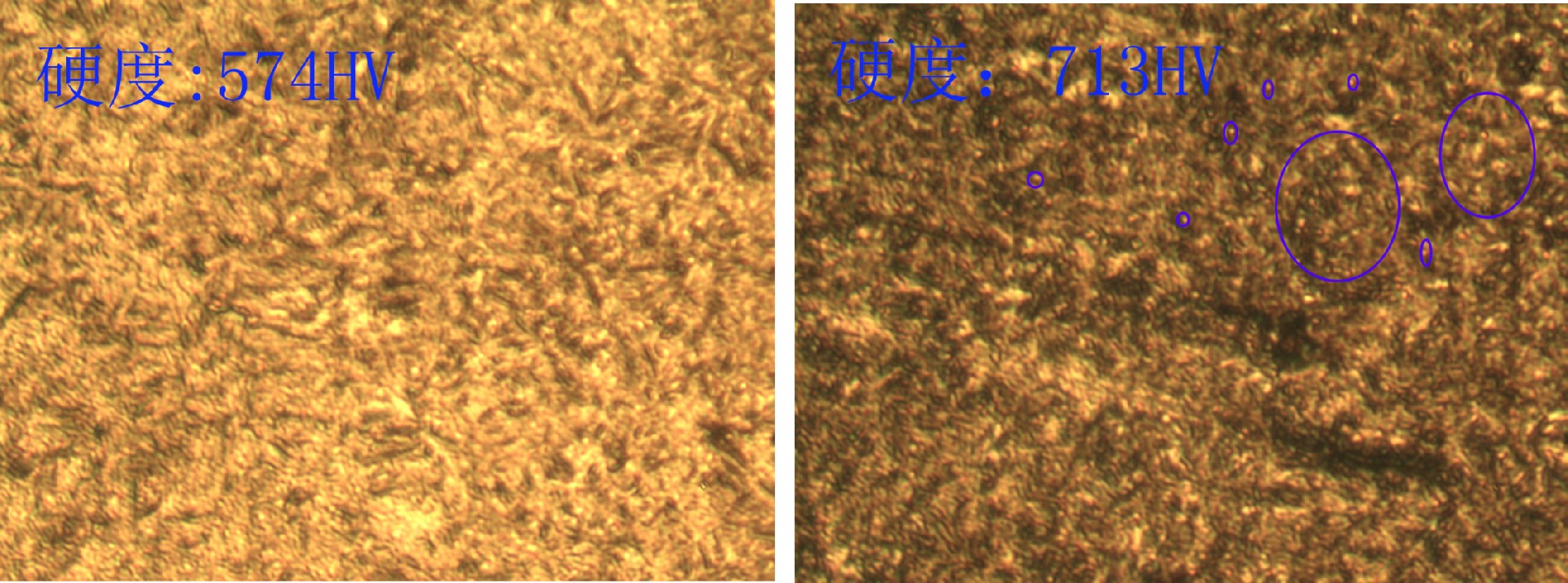

顯微鏡分析圖，右圖圈起來的是碳化物
